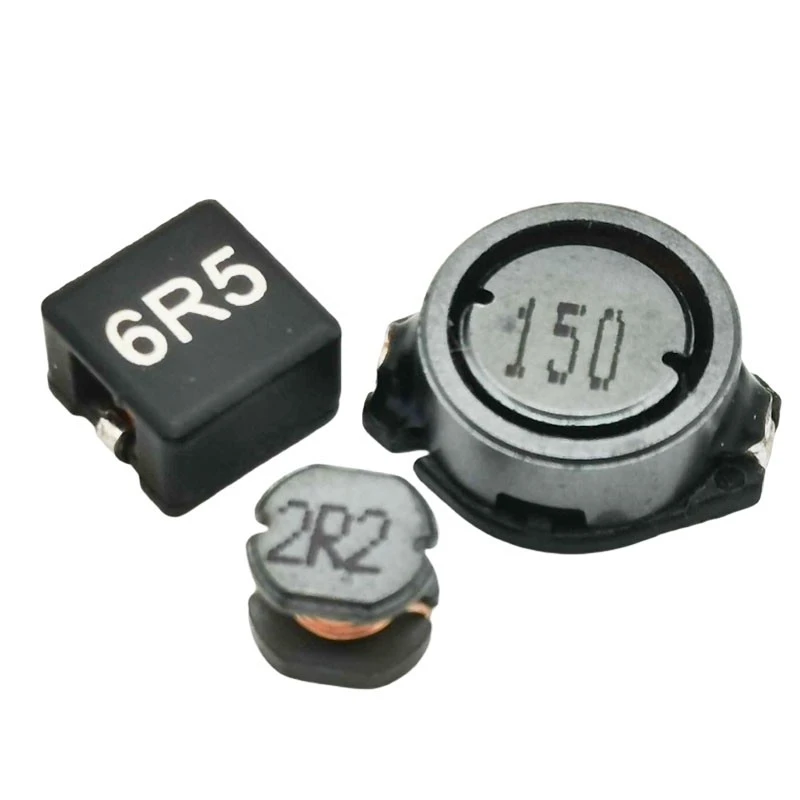

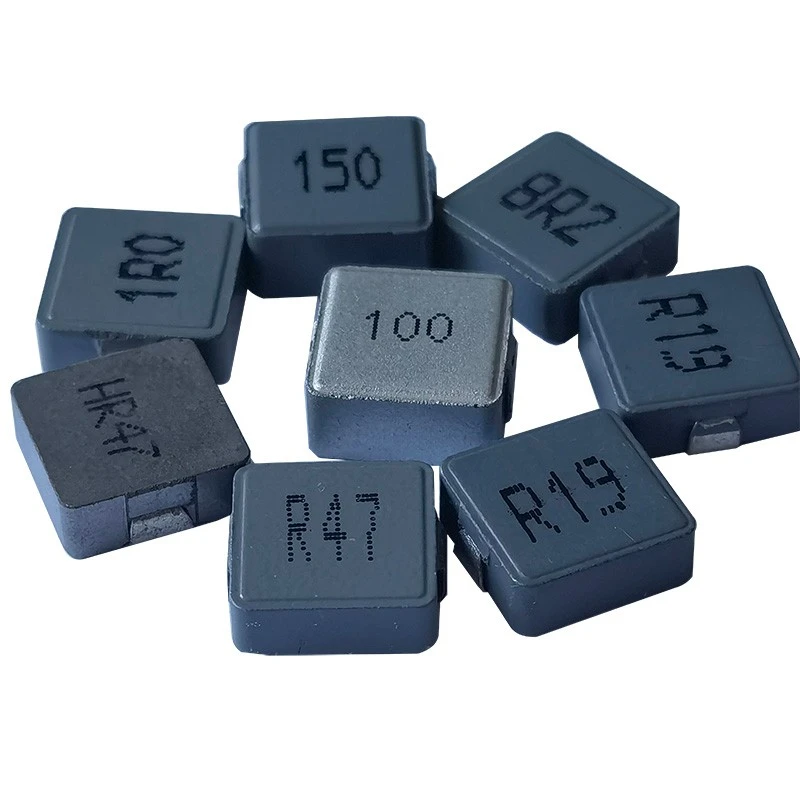

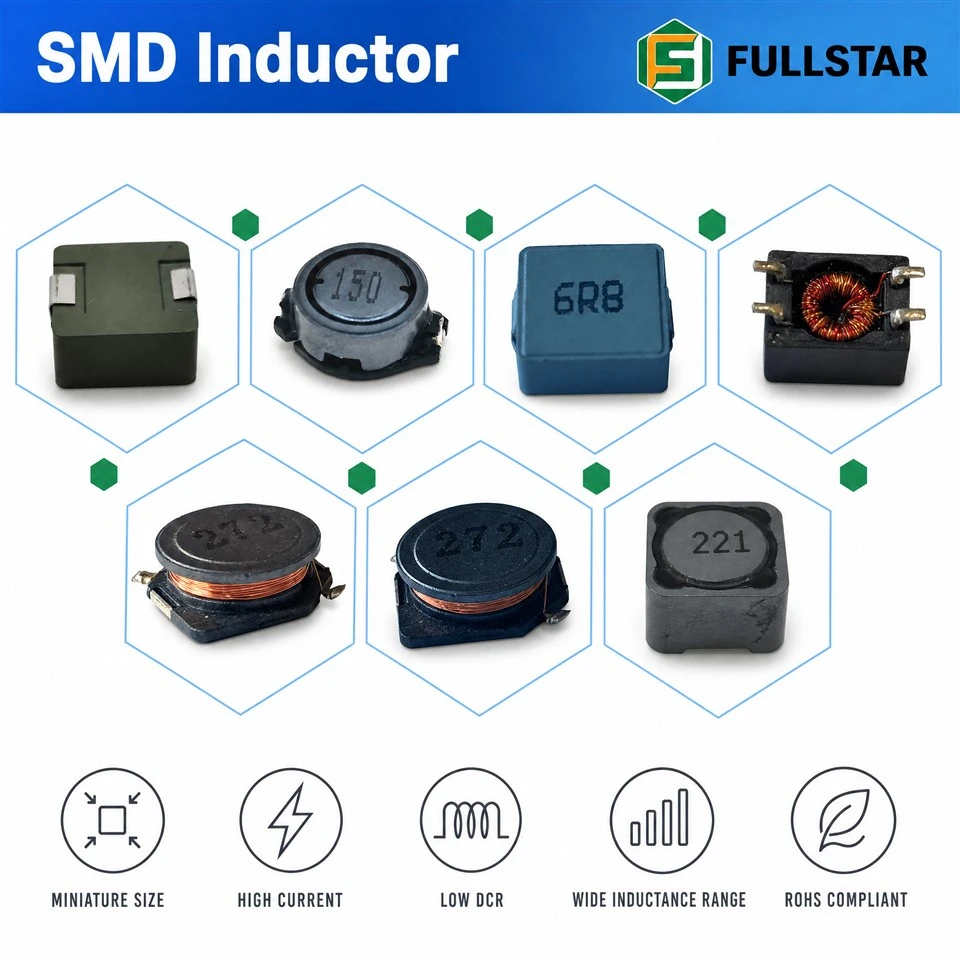

상처형 SMD 인덕터
설명
기술적인 매개 변수
Fullstar Electronics는 고품질의 표준 고객 제작 전자 및 수동 부품 권선형 smd 인덕터 및 솔루션 제품을 제공하는 중국 최고의 권선형 smd 인덕터 제조업체이자 공급업체입니다. 우리 공장에서 도매 전자 상처 smd 인덕터에 오신 것을 환영합니다.
SMD 인덕터의 응용
SMD 인덕터는 다음을 포함한 다양한 전자 애플리케이션에 널리 사용됩니다.
DC-DC 변환기 및 전원 공급 장치 모듈
스마트폰, 태블릿, 웨어러블 기기
자동차 전자 장치 및 전기 자동차 시스템
LED 조명 및 드라이버 회로
통신 장비 및 RF 회로
산업 자동화 및 제어 시스템
소비자 전자 제품
건축 유형
SMD 인덕터는 하나의 제품군이 아닙니다. 구성 기술은 부품이 얼마나 많은 전류를 전달할 수 있는지, 얼마나 잘 차폐되는지, 주파수에서 어떻게 작동하는지를 결정합니다.
| 유형 | 건설 | 일반적인 주파수 범위 | 가장 적합 | 장점 | 제한사항 |
|---|---|---|---|---|---|
| 다층 신호 | 세라믹/페라이트 본체 내부에 적층된 스크린-인쇄 페라이트 권선 | kHz ~ 낮은 MHz | 필터, 공진 회로, 바이어스 초크 | 우수한 내부 차폐, 매우 작고, 저렴한 비용, 매우 반복 가능한 인덕턴스 | 제한된 전류, 낮은 Q, 낮은 SRF |
| 전력 다층 | 페라이트 본체 내부의 인쇄된 권선 | 대략 100kHz ~ ~10MHz | DC-휴대용 장치의 DC 컨버터 | 매우 작은 설치 공간, 차폐형, 낮은 DCR | 등가의 권선 부품보다 낮은 포화 전류- |
| 권선-상선, 개방 | 페라이트 코어에 에나멜선을 감은 오픈 프레임 | 대략 100kHz ~ 수 MHz | 일반 전원 초크, 부하-지점 조정기- | 고전류 성능, 높은 Q, 낮은 DCR | 방사장/EMI, 습기 및 오염으로부터 덜 보호됨 |
| 권선-, 성형/차폐 | 단일 본체로 완전히 성형되거나 캡슐화된 코어의 와이어 | RF를 통한 전력 공급 | 전원 초크, RF 초크, 높은-신뢰성 설계 | 탁월한 차폐, 환경적 견고성, 높은 전력 밀도 | 약간 더 높은 DCR 및 더 큰 패키지 |
| 박막-필름/공기{1}}코어 RF | 저손실 기판의 평면 또는 미세한-와이어 권선- | 수십 MHz ~ GHz | RF 매칭 네트워크, 임피던스 매칭 | 매우 높은 SRF 및 Q, 엄격한 허용 오차 | 매우 낮은 인덕턴스 값, 작은 전류만 가능 |
경험상 다음과 같습니다.성형 구조는 본질적으로 효율성, 차폐 및 전력 밀도가 더 강합니다., 몰딩 공정에서 권선을 자성체로 둘러싸기 때문입니다.다층 부품은 크기와 비용 면에서 유리합니다.신호-레벨 업무용개방형 와이어-권선 부품은 단위 부피당 전류에서 승리합니다.하지만 희생 보호.
핵심재료
핵심 소재는 사용 가능한 주파수 대역, 손실 수준 및 DC{0}}바이어스 동작-을 정의합니다. 이는 동일한 공칭 인덕턴스와 전류 정격을 가진 두 개의 인덕터가 매우 다른 온도에서 실행될 수 있는 이유입니다.
| 핵심 소재 | 침투성 | 손실 행동 | DC 바이어스/포화 | 일반적인 밴드 | 일반적인 사용 |
|---|---|---|---|---|---|
| NiZn 페라이트 | 중간 | 1~10MHz 영역에서 보통 | 보통의 | 전력은 최대 약 10MHz입니다. 작은-신호 RF의 경우 더 높음 | 전력 다층, 소형 RF 초크 |
| MnZn 페라이트 | 높은 | 대략 1MHz 이상 | 보통에서 높음 | 낮은 주파수 | 저주파 전력용 초크 및 필터- |
| 철분말/합금분말 | 낮음 ~ 중간 | 전력 주파수에서 더 낮음 | 높음, 분산된 에어 갭으로 인해 | 대략 100kHz – 1MHz | 높은 포화 전류가 필요한 전원 초크 |
| 금속 복합재/성형 합금 | 낮음 ~ 중간 | 낮은 | 매우 높음 | 대략 100kHz – 5MHz | 고전류 성형 파워 인덕터 |
| 나노결정질/비정질 | 중간에서 높음 | 최대 MHz까지 매우 낮음 | 높은 | MHz 지역 | 저-손실 칩 인덕터 |
| 공기 / 비자성- | 1 | 핵심에는 없음 | 채도 없음 | GHz | RF, 초고-SRF |
실질적인 결과: 분산형-에어 갭-파우더 코어는 인덕턴스가 붕괴되기 전에 훨씬 더 많은 DC 전류를 견딜 수 있는 반면, 고투자율 MnZn 코어는 턴당 더 많은 인덕턴스를 제공하지만 다중-MHz 스위칭에서 더 일찍 포화되고 더 많은 에너지를 잃습니다.
SMD 인덕터를 선택하는 방법
애플리케이션과 주파수 대역을 정의합니다.2MHz 벅 컨버터와 100MHz RF 매칭 네트워크에는 완전히 다른 제품군이 필요합니다.
제품군과 핵심 소재를 선택하세요.소형 전력을 위한 전력 다층 또는 성형 합금; 전류와 효율성이 지배적인 개방형 와이어-권선; RF용 다층 또는 박막-필름.
인덕턴스 계산허용 가능한 리플 전류(일반적으로 DC 출력 전류의 20%~40%) 또는 필요한 필터 코너 주파수에서 결정됩니다.
포화 전류를 확인하세요.피크 인덕터 전류를 계산하고 일반적으로 Isat 아래에 20%~30% 마진을 남겨둡니다.
정격전류를 확인하세요자체 발열이 열 예산 범위 내에서 유지되도록 RMS 전류에 대비합니다.
DCR 최소화크기 및 비용 제약 내에서 - 가장 큰 이득은 낮은-전압, 높은-전류 레일에서 발생합니다.
SRF 확인스위칭 주파수보다 몇 배 더 높습니다.
기계적 적합성을 확인하세요.- 케이스 크기, 최대 높이, 랜드 패턴, 차폐 유형.
규정 준수 확인- 자동차용 AEC-Q200, RoHS/REACH/할로겐이 필요하지 않음-.
벤치에서 검증- 리플 전류, 효율 및 온도 상승을 측정하고 필요한 경우 조정합니다.
공칭 인덕턴스만 확인하기보다는 항상 임피던스-대-주파수 곡선을 확인하세요. 데이터시트 곡선은 실제 사용 가능한 범위를 보여줍니다.
SMD 인덕터를 선택하는 이유는 무엇입니까?
전문가로서SMD 인덕터 제조업체 및 공급업체, 일관된 성능, 경쟁력 있는 가격, 유연한 맞춤 옵션을 갖춘 고품질 인덕터를{0}}제공합니다. 당사의 제품은 다양한 응용 분야 요구 사항에 대해 탁월한 신뢰성, 열 안정성 및 전기적 성능을 보장하도록 테스트되었습니다.
표준 SMD 인덕터가 필요하든 맞춤형 솔루션이 필요하든 당사는 PCB 설계 및 전자 제조 요구 사항을 지원하는 안정적인 구성 요소를 제공할 수 있습니다.
우리에 대한 자세한 정보를 원하시면 지금 저희에게 연락하십시오SMD 인덕터 제품, 사양, 샘플 및 대량 구매 옵션.
회사 정보
우리는 자기 부품 및 전자 솔루션을 전문으로 하는 최고의 전문 제조업체입니다. 2009년에 설립되어 -첨단 기술 허브인 시안(Xi'an)에 본사를 두고 있는 당사는 고성능 변압기 및 인덕터의 연구, 개발, 생산 분야에서 15년 넘게 심층적인 전문 지식을 축적해 왔습니다.- 우리 시설은 3,000평방미터에 달하며 맞춤형 자기 설계에 중점을 둔 수석 R&D 팀을 포함하여 300+ 숙련된 전문가로 구성된 전담 인력으로 운영됩니다.

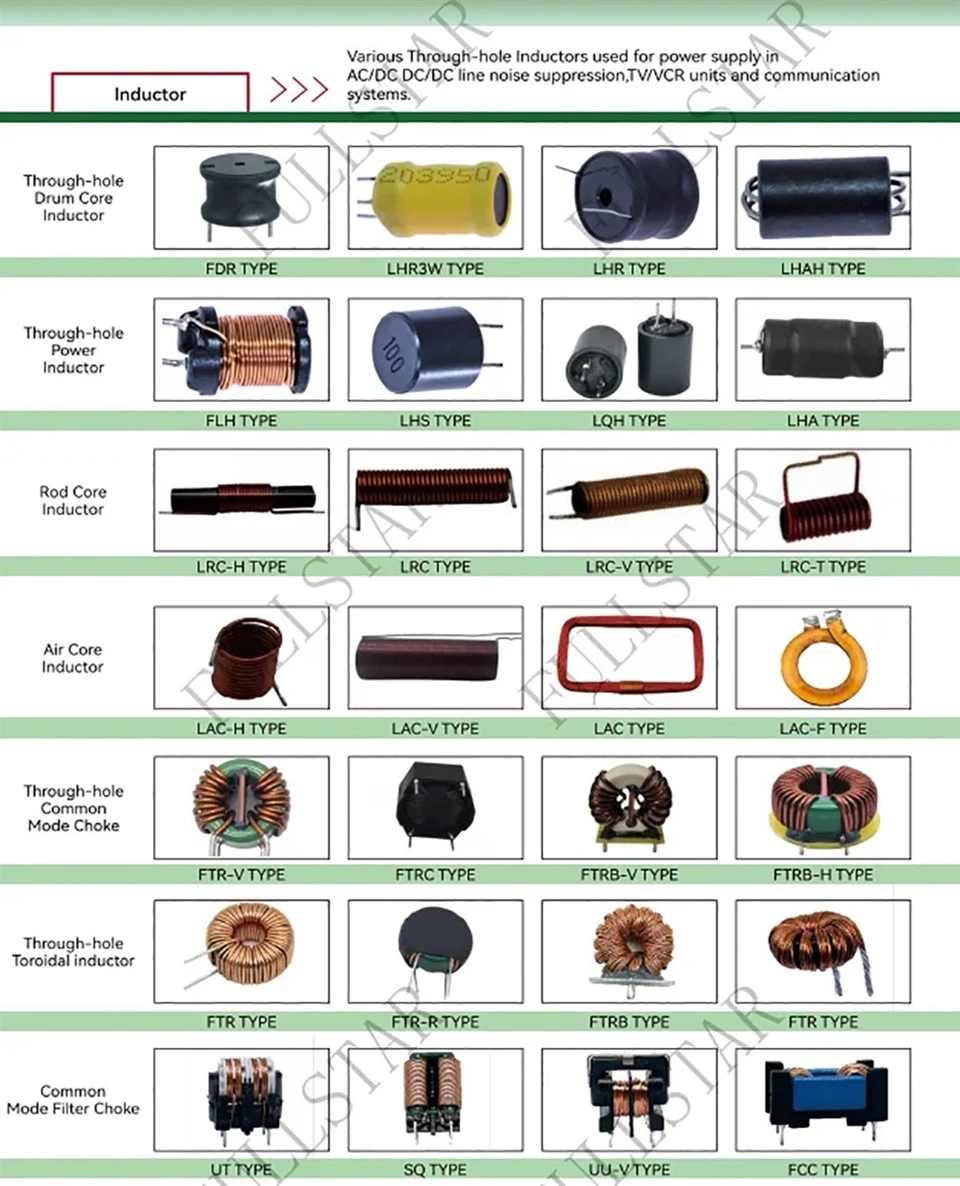

당사의 포괄적인 제품 라인에는 고주파-및 저주파-주파수 변압기, 토로이달 변압기, 변류기, 다양한 인덕터 및 자기 코어가 포함됩니다. 산업 제어 분야의 상위 6대 선도 공장으로서 당사는 전 세계적으로 전원 공급 장치, 통신, 자동차 전자 장치 및 친환경 에너지 부문에 중요한 구성 요소를 제공합니다.
품질은 우리의 핵심 역량입니다. Fullstar는 엄격한 ISO9001:2015 품질 관리 시스템에 따라 운영됩니다. 당사의 제품은 UL, CE, RoHS 및 REACH를 포함한 국제 안전 및 환경 인증을 받았습니다. 모든 장치는 까다로운 산업 환경에서 무결점 신뢰성을 보장하기 위해 배송 전에 100% 엄격한 테스트 프로세스를 거칩니다.
우리는 맞춤화에 탁월합니다. 고급 디자인-기반 및 샘플{2}} 기반 기능을 통해 7-일 내에 신속한 프로토타입 제작과 유연한 OEM/ODM 서비스를 제공합니다. 우리의 공급망은 80개국 이상에 걸쳐 현지화된 지원과 비용 효율적인 물류를 제공합니다.- 대량 생산이 필요한 경우-또는 소규모{10}}배치 맞춤형 코일이 필요한 경우 Fullstar는 혁신을 주도하는 정밀하게 설계된 자기 부품을 제공합니다.{12}} 장기적인 전략적 파트너십을 위한 글로벌 비즈니스 문의를 환영합니다.
인증 및 전시회
FAQ
다층 인덕터와 권선형-SMD 인덕터의 차이점은 무엇인가요?
다층 부품은 세라믹 또는 페라이트 본체 내부에 인쇄된 권선 스크린-을 사용합니다. 매우 작고 차폐가 잘 되어 있으며 가격이 저렴하여 필터, 공진 회로 및 저-전류 공급 장치에 적합합니다. 권선- 권선 부품은 코어에 에나멜 와이어를 사용하고 개방형 구조 - 차폐에서 크기 및 - 비용을 들여 더 높은 Q 및 더 낮은 DCR로 더 높은 전류를 처리합니다.
차폐와 비차폐 중에서 어떻게 선택합니까?
빠르게 변화하는 자기장이 근처의 트레이스와 결합되어 EMC 테스트를 더 어렵게 만들 수 있는 스위칭 조정기 및 고밀도 보드에는 차폐형 또는 몰드형을 선택하세요. 비용이 우선시되거나 보드 밀도가 낮거나 해당 분야가 이미 포함된 경우 비차폐 부품이 허용됩니다.
Isat와 Irated의 차이점은 무엇입니까?
Isat는 코어가 포화되고 인덕턴스가 정의된 양(일반적으로 20%~30%)만큼 떨어지는 전류입니다. 정격 전류는 정의된 양(일반적으로 주변 온도보다 40K 높음)만큼 부품을 가열하는 전류입니다. 하나는 자기적 한계이고 다른 하나는 열적 한계이며, 설계는 이 두 가지를 모두 만족해야 합니다.
자기공명 주파수가 왜 중요한가요?-
SRF에서는 권선 커패시턴스가 인덕턴스와 공진하고 부품의 유도 동작이 중지됩니다. SRF에 가깝거나 그 이상으로 작동하면 높은 손실과 예측할 수 없는 임피던스가 발생하므로 대부분의 설계에서는 작동 주파수를 최소 약 1옥타브 아래로 유지합니다.
핵심 소재가 실제로 성능을 그렇게 많이 변화시키나요?
예. 투자율은 주어진 회전 수에서 생성되는 인덕턴스의 양을 설정합니다. 손실 동작은 특정 주파수에서 부품이 얼마나 뜨거워지는지를 설정합니다. 코어의 포화 특성에 따라 인덕턴스가 붕괴되기 전에 부품이 견딜 수 있는 DC 전류의 양이 결정됩니다. 공칭 L과 정격 전류가 동일한 두 부품은 부하 시 매우 다르게 동작할 수 있습니다.
하나의 인덕터 유형으로 전력 및 RF 애플리케이션을 모두 포괄할 수 있습니까?
실제로는 그렇지 않습니다. 전력 초크는 수백 kHz ~ 수 MHz의 고전류 및 낮은 DCR을 위해 설계되었으며, RF 인덕터는 수십 ~ 수백 MHz의 높은 Q 및 높은 SRF를 우선시하지만 작은 전류만 전달합니다. 그들은 서로 다른 제품군입니다.
내 SMD 인덕터가 뜨거워지는 이유는 무엇입니까?
일반적인 원인은 RMS 전류에 비해 너무 높은 DCR로 인한 권선(I²R) 손실, 스위칭 주파수의 코어 손실, Isat를 초과하는 피크 전류로 인한 코어 포화 또는 열을 확산시키기에 보드의 구리 영역이 부족하기 때문입니다. Isat 및 Irated에 대해 실제 피크 및 RMS 전류를 확인하는 것이 첫 번째 진단 단계입니다.
0805 또는 4040과 같은 케이스 크기는 무엇을 의미합니까?
0805는 영국식(EIA) 코드입니다. 1/100인치 단위의 설치 공간은 대략 2.0 × 1.25mm에 해당합니다.. 4040는 미터법 코드: 4.0 × 4.0mm입니다. 둘 다 명목상입니다. - 항상 데이터시트에서 정확한 치수, 높이 및 토지 패턴을 확인하십시오.
