변압기의 손실은 무엇입니까?

변압기 원차 코일과 보조 코일의 자성 플럭스도 동일합니다. 그러나 사실, 자기장의 전송은 대략 다음과 같은 상황으로 나눌 수있는 손실을 동반한다 :

1.에디 현재 손실

2.히스테리시스 손실

3.자기 누출 손실

(화)

패라데이는 변화하는 자기장이 전기를 생성할 수 있다고 말했으며, 렌츠는 이러한 종류의 전기가 백 EMF라고 불리는 자기장의 변화를 방해할 것이라고 말했다.

변압기의 자기 심은 변화하는 자기장에 있으며, 전기도 생성되어 작은 에디 전류가 많이 표시됩니다. 이 현상을 에디 전류 효과(에디 전류)라고 합니다.

그림 1-에디 전류 현상 (에디 전류)

에디 전류는 예를 들어, 가전 제품 유도 밥솥은 음식을 가열하는 에디 전류의 원리에 기초하는 등 경우에 유용하다. 그러나 변압기의 손실을 초래할 것입니다.

에디 현재 문제를 해결하기 위해 다음과 같은 두 가지 아이디어가 있습니다.

큰 자기 코어를 적층, 분말 등과 같은 많은 수의 작은 자기 코어로 분해하는 행위;

페릿 세라믹, 실리콘 스틸 및 기타 재료와 같은 높은 저항성 재료를 사용하십시오.

1화 라미네이션

변압기의 ""나 "" 타입 코어의 경우 단일 실린더가 아니라 자기 칩의 많은 층으로 구성된다. 자기 칩과 자기 칩 사이에 절연이 있어 에디 전류는 매우 좁은 영역에서만 생성될 수 있습니다(영역은 자기장에 수직입니다). 에디 전류의 크기는 영역에 비례하기 때문에 에디 전류를 크게 줄일 수 있습니다. 그리고 자기 칩이 얇아지고 효과가 좋습니다.

도 2-변압기 코어 단백기(왼쪽) vs. 적층(오른쪽) 여기서 B는 자기장을 나타내고 빨간색은 에디 전류를 나타냅니다.

그림 3-변압기의 적층 코어(""/"E+I" 글꼴)

2화 페리트

페리트는 산화철을 주요 성분으로 하는 세라믹 소재입니다. 대부분의 페릿은 영구 자석(단단한 페릿)과 변압기(소프트 페릿) 코어를 만드는 데 사용되는 자기 재료입니다. 페릿 자체의 높은 저항성은 에디 전류의 현상을 줄일 수 있습니다.

그(것). 히스테리시스 손실

소위 히스테리시스는 물질의 자화가 외부 자기장에 "그 당시"뿐만 아니라 "이전"자화의 결과에 달려 있음을 의미합니다. 즉, 자화되면 자성은 유지됩니다. 자화하려면 반대 방향으로 자기장을 적용해야합니다.

우리는 B-H 곡선에서 단서를 볼 수 있습니다 :

심볼 B는 중국에서 자기 유도 강도로 번역되는 자기 플럭스 밀도(자기 플럭스 밀도)를 말합니다. 나는 전자가 더 정확하다고 생각한다.

심볼 H는 자기장 강도(자화력)를 지칭하며, 이는 단위 길이당 자기동력(above설명)으로, 코일을 통과하는 전류에 비례하는 것으로 이해될 수 있다.

그림 5-B-H 곡선

진화 과정은 다음과 같은 것입니다.

좌표축의 원점(a)은 재질이 자화되지 않고 양전류가 코일에 입력됨을 나타내며(H축은 양수), 재료는 자성을 나타내고, 자기 플럭스는 양성(적점선)이다.

전류가 어느 정도 증가하면 자기 플럭스가 천천히 증가하고 자기 포화 상태(b)를 입력합니다.

현재가 멈추면 물질은 여전히 자기(c)를 보여줄 수 있습니다.

자성은 역전류(d)를 적용하여사라집니다.

변압기에서 자기 코어는 전류를 번갈아 가며 반복적으로 자화됩니다. 우리는 자기 코어의 자기 히스테리가 가능한 한 작기를 희망하며, 그렇지 않으면 히스테리를 극복하는 데 더 많은 에너지가 낭비될 것입니다.

산니. 누출 마그네틱 플럭스

자기 코어는 자기 투과성이 높지만 자기 코어를 따라 전파되지 않는 자기 플럭스가 항상 존재하며, 자기 누출이라고 불리는 외부로 누출됩니다.

그림 7-누설 플럭스

자기 누설은 기본 코일과 보조 코일 사이의 자기 결합 에너지 전달에 참여하지 않습니다. 그들은 회로에서 시리즈로 연결된 인덕터와 같습니다. 인덕션은 임피던스 역할을 하며 전압 강하를 생성하므로 변압기의 실제 전압은 더 작아질 것입니다.

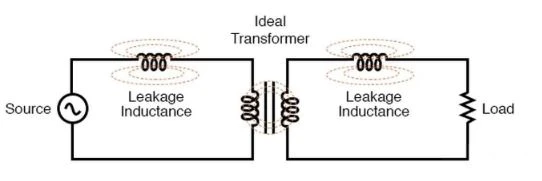

그림 8-변압기 등가 회로(단순화된 인덕터 시리즈)

요약하자면 변압기의 손실 현상을 설명했습니다. 보조 코일이 열려면 작은 전류가 기본 코일을 통과합니다. 이 전류의 일부는 자화 전류(자화 전류)이며, 다른 부분은 손실(코어 손실 전류)에 의한 전류입니다. 이 둘의 합계를 현재(흥미진진한 전류)라고 합니다.
