정류기 회로에서 일반적으로 사용되는 5 가지 필터의 장점과 단점은 무엇입니까?

정류기 회로에서 일반적으로 사용되는 5 가지 필터의 장단점

1. 커패시터 필터링

커패시터 필터링의 장점은 출력 전압이 높고 전류가 작을 때 필터링 효과가 좋다는 것입니다. 단점은 부하 용량이 낮고 전원을 켰을 때 충전 전류가 크고 정류기 튜브가 큰 서지 전류를 받는다는 것입니다.

커패시터 필터링은 전류가 작은 회로에 적합합니다.

2. 인덕턴스 필터링

유도 성 필터링의 장점은 부하 전달 능력이 더 우수하고 부하가 자주 변경되는 경우 필터링 효과가 좋으며 정류기 튜브에 영향을주지 않는다는 것입니다. 단점은 출력 전압이 낮고 부하 전류가 클 때 초크 코어가 커야한다는 것입니다. 인덕턴스에 의해 생성 된 역기전력은 부품을 분해 할 수 있습니다.

인덕턴스 필터링은 부하 변화가 크고 전류가 큰 경우에 적합합니다.

3. Γ (감마) 필터

Γ (감마) 필터의 장점은 더 큰 출력 전류, 더 나은 부하 용량 및 더 나은 필터링 효과입니다. 단점은 초크가 부피가 크고 비용이 많이 든다는 것입니다.

이러한 종류의 필터링은 부하 변화가 크고 부하 전류가 큰 회로 필터링에 적합합니다.

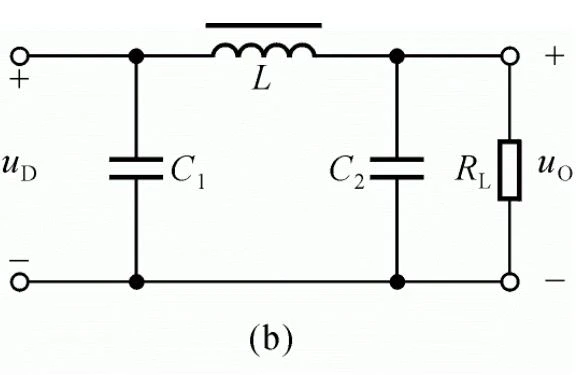

4. π (파이) 타입 LC 필터

Π (Pie) LC 필터의 장점은 높은 출력 전압과 우수한 필터링 효과입니다. 단점은 출력 전류가 작고 부하 용량이 낮다는 것입니다.

이 필터는 부하 전류가 적고 안정성이 필요한 경우에 적합합니다.

5. π (파이) 유형 : RC 필터

π 형 RC 필터 회로의 장점은 필터링 효과가 좋고 상대적으로 경제적이라는 것입니다. 필터링은 전압 및 전류 제한도 줄일 수 있습니다. 단점은 부하 용량이 낮고 출력 전류가 작다는 것입니다.

이 필터 회로는 부하 전류가 작은 경우에 적합합니다.
