인덕터 코일 애플리케이션 노트

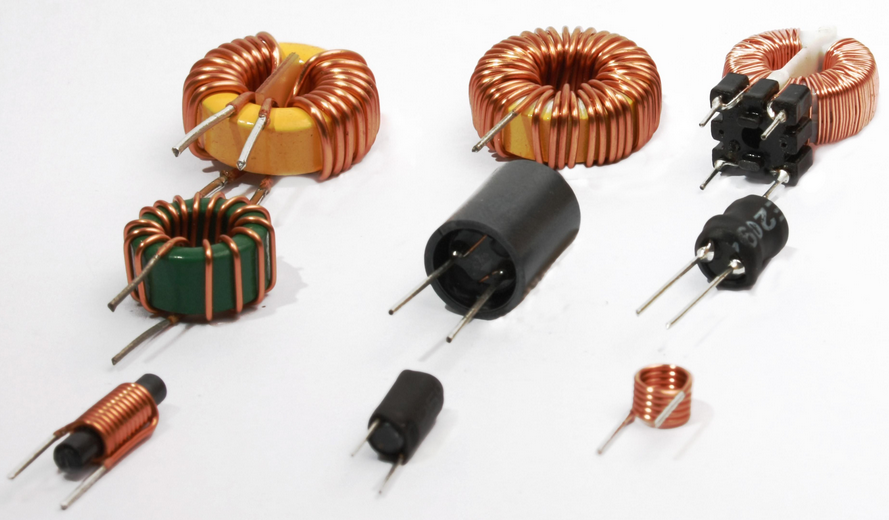

중국에는 많은 인덕터 공급 업체와 전문적인 토 로이드 인덕터 공급 업체가 있습니다. 대부분의 공장은 고출력 인덕터없는 샘플을 제공 할 수있다. 인덕터 코일을 사고 싶다면 인덕터 코일 어플리케이션을 알아야합니다. 이 기사에서는 명확한 인덕터 코일 애플리케이션에 대해 설명합니다.

유도 성 물질 분석 인덕터 응용 노트

1. 저장 조건

Stirnelektrode의 납땜 성을 유지하기 위해 :

(1) 온도 및 습도 조건은 40 ° C 및 70 % RH 미만입니다.

(2) 세라믹 칩 인덕터는 6 개월 이내에 사용하는 것이 좋습니다.

(3) 포장재는 염소 및 황의 환경을 피해야합니다.

2. 캐리

(1) 사용되는 핀셋 및 진공 부품은 다른 부품과 분리하는 것이 좋습니다.

(2) 대량 취급시 마찰 및 기계적 충격을 최소화하기 위해 많은주의를 기울여야합니다.

(3) 웨이퍼 세라믹스는 전기적으로 유도 처리되어 손상 및 피부 기름 오염을 방지합니다.

3. 랜드 패턴의 디자인

전극 패딩은 리플 로우 동안 우수한 솔더 코팅을 달성하고 부품 이동을 줄 이도록 설계되어야합니다. 다음은 가장 일반적인 다층 세라믹 크기의 웨이브 솔더링 또는 리플 로우 솔더링을위한 솔더링 패드 디자인입니다. 이러한 디자인의 기본은 다음과 같습니다.

(1) 납땜 매트의 너비는 구성 요소의 너비와 같습니다. 구성 요소 너비의 85 %까지 줄이는 것은 허용되지만 더 줄이는 것은 현명한 방법이 아닙니다.

(2) 용접 매트가 구성 요소의 바닥과 0.5mm 겹쳐집니다.

(3) 리플 로우의 경우 용접 매트가 구성 요소에서 0.5mm만큼 확장됩니다. 웨이브 솔더링은 1.0mm 더 많습니다.

(4) 구성 요소 간격 :

웨이브 솔더링 부품의 경우, 땜납이 작은 공간을 완전히 관통하지 못하도록 충분한 간격이 있어야합니다. 간격은 리플 로우에 덜 중요하지만 과중한 작업을 방지 할 수있는 간격이 여전히 있습니다.

4. 예열

용접 중에 열 충격을 피할 수있는 가능성이 중요하므로 예열이 필요합니다. 예열의 온도 상승은 4 ° C / 초를 초과해서는 안되며 권장 값은 2 ° C / 초입니다. 최근의 연구에 따르면 80 ° C ~ 120 ° C의 온도 차이가 일반적이지만 두께를 가진 1210 크기 부품의 경우 부품 온도와 납땜 온도를 최대 150 ° C까지 변화시킬 수 있다는 것이 최근의 연구에 의해 입증되었습니다 1.25mm보다 작다. 사용자는 부품 크기 또는 온도가 증가함에 따라 열충격이 증가한다는 것을 알고 있어야합니다.

5. 납땜 성

양호한 용접은 235 ± 5 ° C 60/40 주석 / 납 주석 로에 2 ± 1 초 동안 끝면을 담그면 얻을 수 있습니다.

6. 플럭스 선택

플럭스는 부품 표면에 큰 영향을 미치므로 사용 전 다음 조건을 확인해야합니다.

(1) 플럭스의 양은 할로겐화물의 0.1 중량 % 이하이어야한다 (염소 함량에 상응 함). 강산 함유 Flux는 피해야합니다.

(2) 기판에 부품들을 납땜 할 때, 사용되는 플럭스의 양이 최적의 수준으로 제어되어야한다.

(3) 수용성 플럭스를 사용하는 경우에는 기판의 세정에 특별한주의를 기울여야합니다.

7. 용접

온화한 송진 플럭스를 활성화하는 것은 환영합니다. 얻을 수있는 좋은 조합으로 가능한 한 최소한의 플럭스를 사용하십시오. 과도한 땜납은 땜납, 웨이퍼 및 기판 사이의 팽창 계수의 차이로 인해 응력 손상을 일으킬 수 있습니다.

8. 용접

(1) 리플 로우

(2) 웨이브 납땜

웨이브 솔더링은 아마도 가장 까다로운 표면 솔더링 공정 일 것입니다. 왜냐하면 용융 솔더 웨이브 (일반적으로 240 ° C)에 담그면 급격한 온도 상승이 일어나기 때문입니다. 열 충격으로 인해 인덕터가 손상 될 위험이 있으므로 1812보다 큰 세라믹 적층 인덕터의 웨이브 솔더링. 따라서 권장하지 않습니다.

(3) 납땜 인두

납땜 인두로 세라믹 인덕터를 납땜하는 것은 고유 한 공정 제한의 영향을 받기 때문에 권장하지 않습니다. 납땜 인두를 사용해야하는 경우 다음 사항에주의하십시오.

o 라인과 저항을 150 ° C로 예열하십시오.

· 납땜 인두 끝은 세라믹에 닿지 않아야합니다.

• 20 와트의 전력과 납땜 팁 직경 1.0 mm의 납땜 인두를 사용하십시오.

• 납땜 인두 팁의 최대 온도는 280 ° C입니다.

· 납땜 인두의 팁 직경은 최대 1.0mm입니다

· 용접 시간은 3 초 미만입니다.
