인덕터를 측정하는 방법? 인덕터의 품질을 감지하는 몇 가지 방법

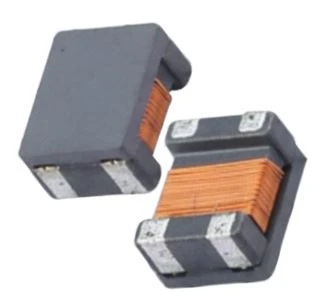

인덕턴스 코일은 절연 튜브에 하나씩 감겨진 전선으로 만들어집니다. 전선은 서로 절연되어 있습니다. 절연 튜브는 중공 될 수있다, 또는 철 코어 또는 자기 분말 코어를 포함 할 수있다, 인덕터라고. 회로의 에너지 저장 요소입니다. 그것은 "L"로 표현되고, 단위는 헨리 (H), 밀리헨리 (mH), 및 마이크로 헨리 (μH)입니다. 인덕터 측정 및 감지의 여러 방법을 살펴 보겠습니다.

인덕터의 크기는 인덕터의 직경, 회전 수 및 중간 매체의 재료에 따라 달라집니다. 실제 인덕턴스와 인덕턴스의 명목 값 사이의 오차를 인덕트의 정확도라고 합니다. 불필요한 폐기물을 피하기 위해 실제 요구에 따라 적절한 정확도를 선택하십시오. 정상적인 상황에서 진동에 사용되는 유도는 더 높은 정확도를 필요로 하며, 커플링 또는 초크에 사용되는 유도는 정확도가 낮습니다. 높은 유도 정확도가 필요한 경우에 일반적으로 직접 감기와 인덕터에서 자기 코어 또는 철 코어의 위치를 조정하여 달성되는 계측기로 테스트해야합니다.

인덕턴스 측정을 위한 두 가지 유형의 계측기: RLC 측정(저항, 유도성 및 커패시턴스를 측정할 수 있음) 및 인덕트 측정 기기.

인덕턴스 측정: 실제 회로(실제 값)에서 부하 없음 측정(이론적 값) 및 측정. 인덕터에 사용되는 실제 회로가 너무 많기 때문에 분류하기가 어렵습니다. 부하 없음 조건에서측정만 설명됩니다. 인덕턴스 측정 단계(RLC 측정):

1. 기기의 작동 규칙 (사용 지침) 및 예방 조치에 익숙합니다.

2. 전원을 켜고 15-30 분 동안 준비하십시오.

3. L 파일을 선택하고 측정 유도를 선택합니다.

4. 두 클램프를 서로 고정하고 0으로 재설정합니다.

5. 두 클램프를 인덕터의 양끝으로 고정하고 값을 읽고 인덕트를 기록합니다.

6. 측정된 값을 기록하기 위해 4단계와 5단계를 반복합니다. 5-8개의 데이터가 있어야 합니다.

7. 측정된 여러 값 비교: 차이가 크지 않은 경우(0.2μH), 평균 값을 가지고 인덕트의 이론적 값을 기억하십시오. 차이가 너무 크면 (0.3μH), 인덕턴스 값의 이론적 값을 얻을 때까지 2 단계 6을 반복합니다.

인덕터의 품질을 감지하는 세 가지 방법

1. 육각 검사

인덕터의 납이 분리되었는지, 자기 코어가 느슨하든, 절연 재료가 손상되었는지 또는 연소되었는지 여부를 직접 관찰합니다.

2. 멀티미터 테스트

인덕터의 품질판단에서 멀티미터는 인덕터의 온오프 및 저항 값을 측정하는 데 자주 사용됩니다. Ω 블록에 멀티미터를 배치하고 빨간색 및 검은색 테스트 리드를 인덕터의 리드 엔드에 연결합니다. 이 때 포인터는 오른쪽으로 스윙해야합니다. 측정된 저항값에 따라 판단은 다음 세 가지 상황으로 나눌 수 있다.

(1) 시험 중인 인덕터의 저항 값이 너무 작습니다. 이는 인덕터의 내부 코일에 단락 결함이 있음을 의미합니다. 테스트 작업에 주의를 기울이고, 멀티미터를 먼저 0으로 설정하고, 포인터가 오른쪽으로 스윙하는 위치가 실제로 잘못된 판단을 피하기 위해 제로 위치에 도달하는지 주의 깊게 관찰하십시오. 인덕터 내부에 단락 결함이 있다고 의심되는 경우 R×1 Ω 블록으로 테스트를 여러 번 반복하여 올바른 판단을 내리는 것이 가장 좋습니다.

(2) 측정된 인덕터는 저항 값을 갖는다. 인덕터의 DC 저항 값은 인덕터 코일 및 회전 수를 감는 데 사용되는 에나멜 와이어의 직경과 직접 관련이 있습니다. 와이어 직경이 작을수록 회전이 많을수록 저항 값이 커집니다. 정상적인 상황에서는 멀티미터를 사용하여 R×1 Ω 측정합니다. 내성 값을 측정할 수 있는 한 측정된 인덕터는 정상으로 간주될 수 있습니다.

(3) 측정된 인덕터의 저항값은 무한하다. 이러한 현상은 비교적 구별하기 쉬우며, 이는 인덕터 및 코일 접촉의 코일 또는 단말에서 개방 회로 결함이 발생했다는 것을 나타낸다.

3. 절연 감지

절연 감지는 주로 철 코어 또는 금속 방패가있는 인덕터입니다. R*1K 파일에 멀티미터를 배치하고 코일 리드와 철 코어 또는 금속 쉴드 사이의 저항을 측정합니다. 일반적으로, 그것은 무한 (바늘이 움직이지 않습니다), 그렇지 않으면 인덕터는 제대로 절연된다.

참고: 작은 인덕턴으로 코일을 측정할 때 측정 코일의 두 끝이 전기적으로 막히면 좋습니다.

현대 사회에서 기술의 급속한 발전과 함께 인덕터는 우리 삶의 구석구석에 통합되어 왔습니다. 그리고 인덕터의 많은 유형이 있다, 그리고 그들의 기능은 동일 하지 않습니다., 그래서 우리는 적합 한 품질의 인덕터를 구입 해야 하 고 보장.
